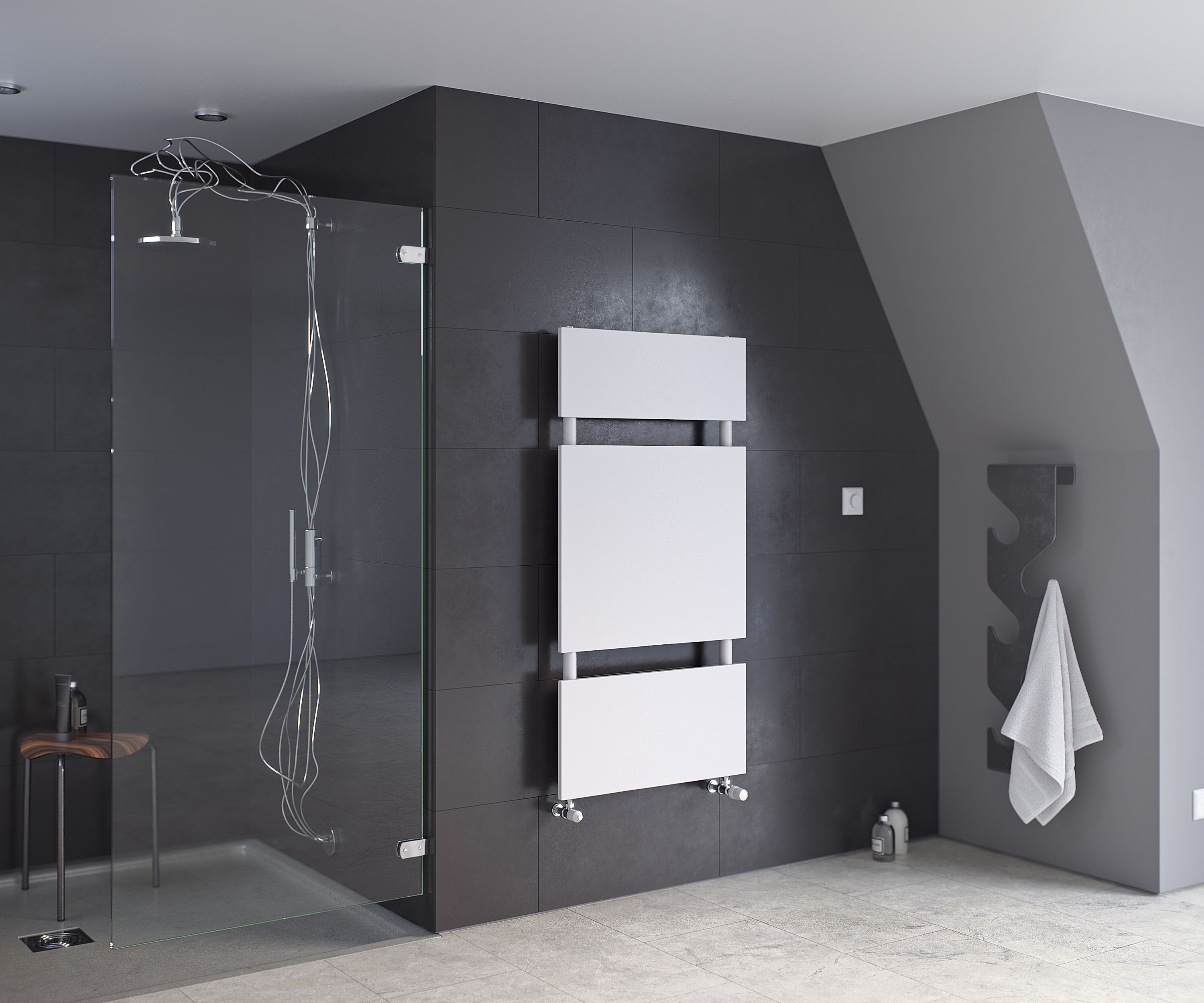

Panio Scala Plus
(Anschluss: seitlich rechts/links am Sammelrohr - andere Anschlussvarianten auf Anfrage möglich)
Material:
mit waagrechten geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.
Ausführung:
Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 5,2 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt. Ein Teil der Frontfläche ist mit einer – ebenfalls pulverbeschichteten – Stahlblechabdeckung verkleidet.
Verpackung und technische Daten:
Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Vertikalrohren oben und unten sind jeweils 2 Anschlüsse Gewinde ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.
Prüfdruck : 5,2 bar
Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)
Max. Betriebstemperatur : 120 °C
