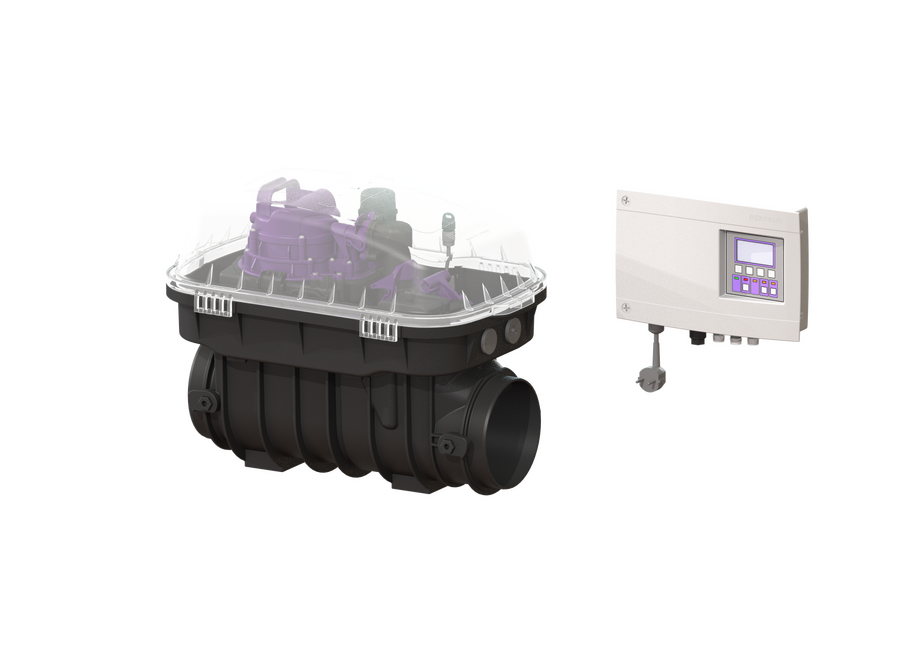

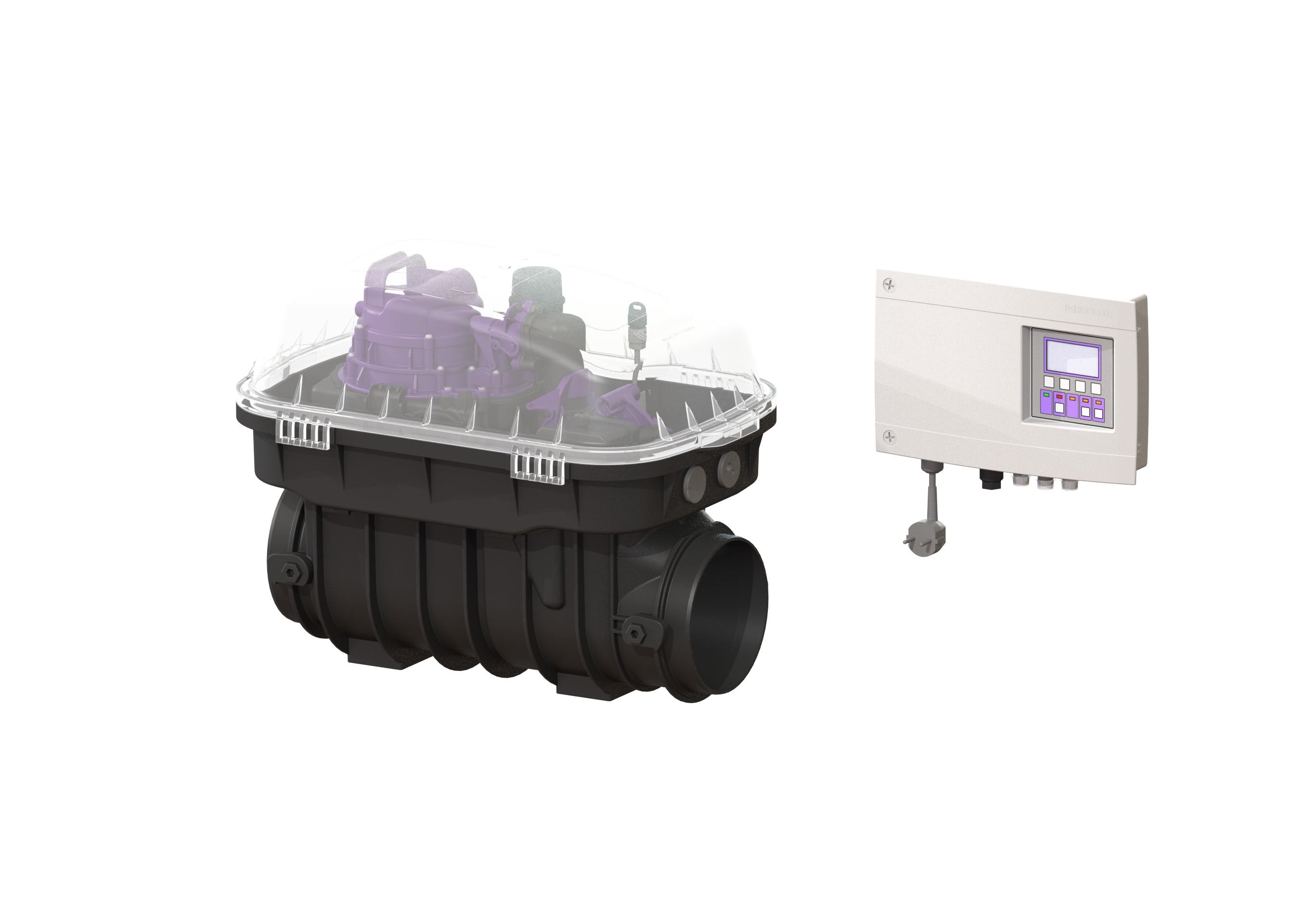

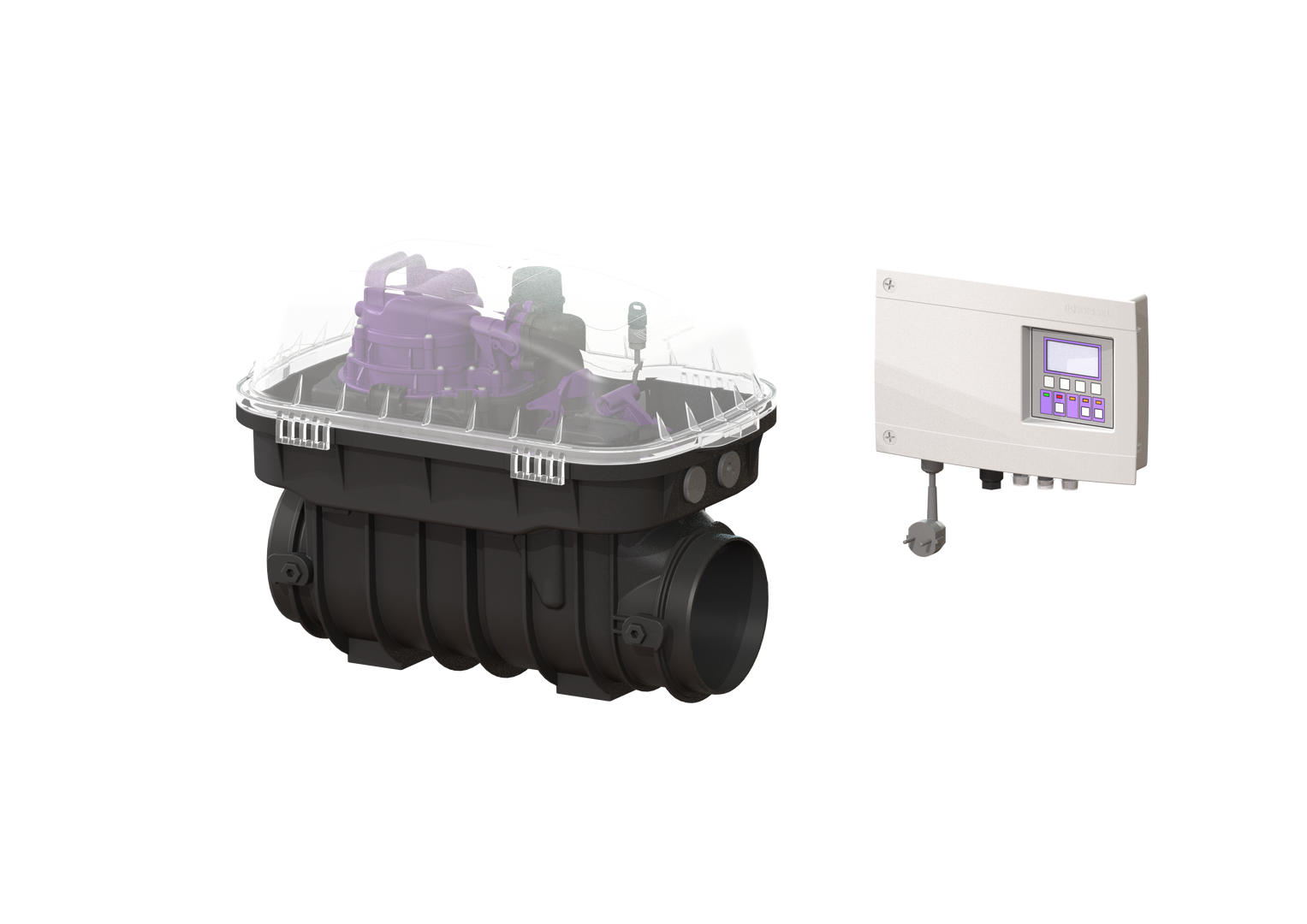

KESSEL Rückstaupumpanlage Pumpfix F, Abwasser fäkalienhaltig, mit einer überflutbaren SPZ 1000 Pumpe, Abdeckungsart Schutzhaube, Verriegelung Klipverschluss, Niveauerfassung über optische Sonde
Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 -3m/48h- Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Zulassung: Z-53.2-388 Motor Typ: KSM 140 Schutzart Motor: IP 68 -3m/48h- Abmessungen Gewicht netto: 20,5 kg Gewicht brutto: 22 kg Gefällesprung: 9 mm Einbautiefe: 500 - 640 mm Länge: 542 mm Breite: 350 mm Höhe: 422 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Stutzen Ausführung: optional Abdeckungsmerkmale Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Abdeckung Breite: 350 mm Abdeckung Höhe: 165 mm Abdeckung Länge: 542 mm Verriegelung: Klipverschluss Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 -3m/48h- Temperaturüberwachung: integriert Förderguttemperatur -dauerhaft- max.: 40 Grad C Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung -Leitungsschutz-: C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Laufrad Typ: Schneidwerk Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm2 Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm2 Länge Netzanschlussleitung Pumpe: 5 m Steuerung
Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 -3m/48h- Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Zulassung: Z-53.2-388 Motor Typ: KSM 140 Schutzart Motor: IP 68 -3m/48h- Abmessungen Gewicht netto: 20,5 kg Gewicht brutto: 22 kg Gefällesprung: 9 mm Einbautiefe: 500 - 640 mm Länge: 542 mm Breite: 350 mm Höhe: 422 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Stutzen Ausführung: optional Abdeckungsmerkmale Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Abdeckung Breite: 350 mm Abdeckung Höhe: 165 mm Abdeckung Länge: 542 mm Verriegelung: Klipverschluss Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 -3m/48h- Temperaturüberwachung: integriert Förderguttemperatur -dauerhaft- max.: 40 Grad C Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung -Leitungsschutz-: C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Laufrad Typ: Schneidwerk Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm2 Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm2 Länge Netzanschlussleitung Pumpe: 5 m Steuerung
Alarmfunktion: -
Anschluss Auslassseite: -
Anschluss Einlassseite: Rohrende
Anschlussstandard Auslassseite: -
Anschlussstandard Einlassseite: -
Anzahl der Einlassöffnungen: -
Anzahl der Phasen: -
Anzahl der Pumpen: 1
Aufgenommene Motorleistung (P1) pro Motor: 1.2 kW
Aufstellung hinter dem WC: -
Behältervolumen: - l
Bemessungsspannung: 230 - 230 V
Breite: 350 mm
Drehzahl: 2800 1/min
Druckstufe Flanschanschluss Auslassseite: -
Druckstufe Flanschanschluss Einlass: -
Elektrischer Anschluss: Anschlusskabel mit Stecker
Flanschform: -
Frequenz: -
Funkstandard 2G / 3G / 4G: -
Funkstandard 5G: -
Funkstandard Bluetooth: -
Funkstandard WLAN 802.11: -
Förderhöhe bei Volumenstrom (BEP): - kPa
Geeignet für Außeneinsatz: ja
Geeignet für Fäkalien: ja
Höhe: 422 mm
Isolationsklasse nach IEC: F
Kabellänge: 5 m
Kommunikation: vorbereitet
Max. Arbeitsdruck: - bar
Max. Förderhöhe: 10 m
Max. Partikelgröße: - mm
Max. Volumenstrom: 11.5 l/h
Mediumtemperatur (Dauerbetrieb): 40 - 40 °C
Mit Entlüftung: ja
Mit Kommunikationsschnittstelle RS-232: ja
Mit Kommunikationsschnittstelle RS-485: nein
Mit Rückschlagklappe: ja
Mit Schneidwerk: ja
Motorausgangsleistung (P2): 0.69 kW
Nennbetriebsart: S3
Nenndurchmesser, Anschluss Auslassseite: -
Nenndurchmesser, Anschluss Einlassseite: -
Nennstrom: 5.2 A
Potentialfreier Schaltkontakt: -
Produkttyp: Abwasserhebeanlage
Rohraußendurchmesser, Anschluss Auslassseite: - mm
Rohraußendurchmesser, Anschluss Einlassseite: - mm
Schnittstelle Impulszähler (Pulse counter): -
Schnittstelle PT100 / PT1000 / PTC: -
Schnittstelle Pulse Width Modulation (PWM): -
Schnittstellensignal 0-10 V / 2-10 V: -
Schnittstellensignal 0-20 mA / 4-20 mA: -
Schutzart (IP): IP68
Tiefe: - mm
Umgebungstemperatur: 0 - 50 °C
Unterstützt Protokoll für BACnet IP: -
Unterstützt Protokoll für BACnet MS/TP: -
Unterstützt Protokoll für CAN/CANOpen: -
Unterstützt Protokoll für EtherNet/IP: -
Unterstützt Protokoll für KNX: -
Unterstützt Protokoll für LIN Bus: -
Unterstützt Protokoll für LON/LONWorks: -
Unterstützt Protokoll für Modbus RTU: nein
Unterstützt Protokoll für Modbus TCP: -
Unterstützt Protokoll für PROFIBUS: -
Unterstützt Protokoll für PROFINET IO: -
Volumenstrom (BEP): - m³/h
Werkstoff des Behälters: -
Werkstoff des Gebläserads/Laufrads: -
Werkstoff des Pumpengehäuses: sonstige
Werkstoffgüte Gebläserad/Laufrad: -
Werkstoffgüte des Behälters: -
Werkstoffgüte des Pumpengehäuses: -
